【案例分享】3D打印定制集成碳纤维弹簧铰链的足踝矫形器的研究
背景介绍
神经肌肉或骨骼肌肉系统的疾病或损伤:如脑瘫(CP)、肌萎缩侧索硬化(ALS)和中风等,会导致病人失去对四肢末端韧带的控制,比如在踝关节和腕关节。如果在踝关节发生的话,就会导致足下垂的症状,这会让病人行走困难。通常治疗手段是用足踝矫形器(AFO)来支撑踝关节来保持日常行动能力和康复。
AFO足踝矫形器现在广泛使用有两种:一种是标准的、大规模生产的、无病人特征的,还有一种是需要技师劳动的、昂贵的、有病人定制特征的矫形器。随着增材制造(AM)技术的发展,大规模定制化的AFO的梦想成为了可能。
方法

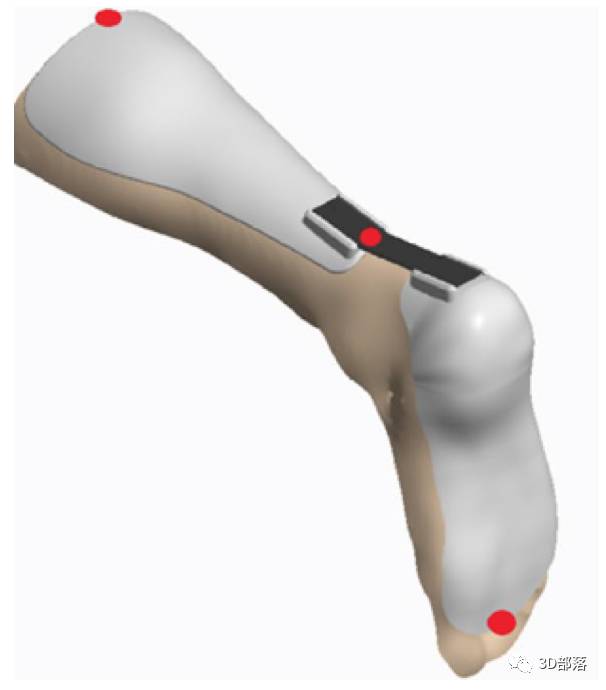

研究者把AFO分为3个部分,小腿、足踝以及链接足踝和小腿护板的梁。(图1)
图1

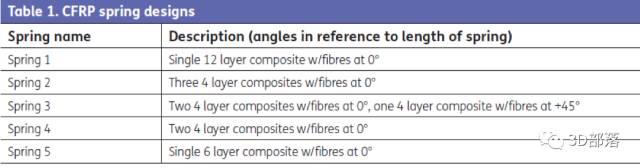

其中足踝和小腿护板使用AM工艺制造,连接梁使用碳纤维复合材料制造。碳纤维复合材料(CFRP)将会提供必要的强度和刚度。研究者选取了固瑞特的SE84LV碳纤维,杨氏模量是144GPA 长宽60*20mm 每层厚度0.3mm。后续通过专业的设备,测试几种碳纤维放置方式的刚度。

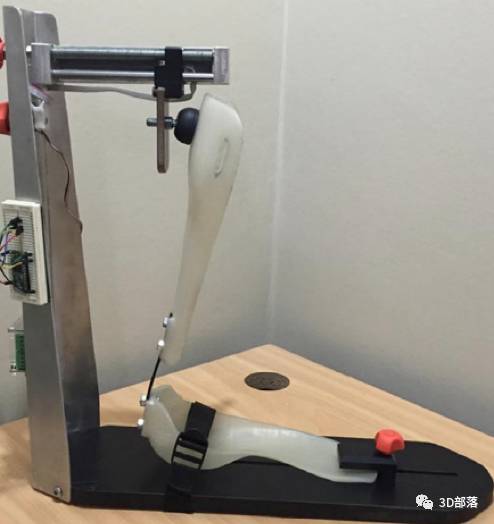

图2 5种弹簧铰链的刚度测试

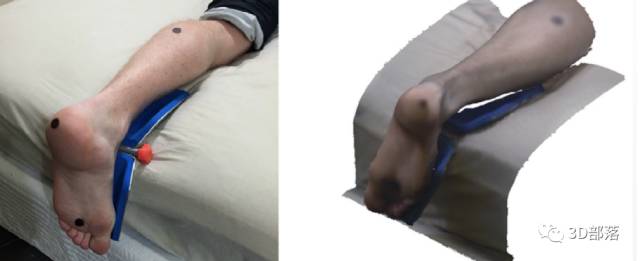

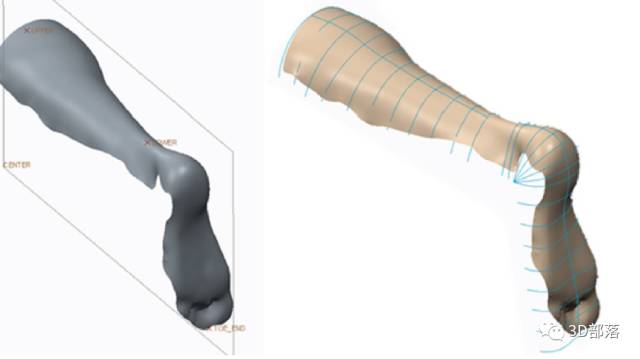

而打印部分首先是通过3D扫描,然后通过软件处理赋予厚度而形成的模型。
同时研究者分析了几种材料和3D打印技术的优缺点:
3D打印技术、材料 | 优点 | 缺点 |
SLS尼龙 | 高塑性、各向同性 | 低强度、昂贵 |
FDM PLA材料 | 高强度、低成本 | 低塑性、各向异性 |
FDM 的碳纤维复合材料 | 中等塑性、高强度 | 各向异性、相当昂贵 |
最终研究者认为:因为PLA有高的屈服/断裂应力,最为接近聚对苯二甲酸乙二醇酯-1,4-环己烷二甲醇酯(PETG)的性能,又成本低廉,所以推荐为全尺寸打印AFO的首选技术。
结果

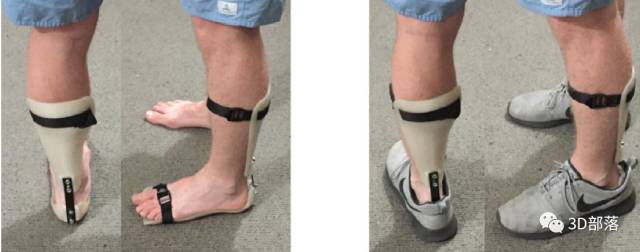

终,护板选用FDM技术打印制造,并组装试戴到患者身上,目前患者康复良好。通过这次尝试,证明了3D打印和碳纤维增强复合材料能结合起来应用在康复矫形器的领域。通过计算机软件,实现了半自动化的,加快了设计速度,减少劳动力成本。同时这个实验也获得宝贵的新材料的参数数据,为以后可替换部件提供了参考。(资料整理:三的部落MR.XU)
参考文献:Customized 3D printed ankle-footorthosis with adaptable carbon fibre composite spring joint. Walbran et al.,Cogent Engineering (2016), 3:1227022
