3D打印帮助医疗设备公司创建复杂的生产零件

“使用FDM部件有很多好处,但它必须成为一种心态。”

- Dave Scott,Acist Medical Systems


医生使用Acist技术来观察心脏和动脉


Acist(高级造影成像系统技术)是一家医疗设备公司,专门开发心脏病学和放射学领域的造影剂注射系统。 Acist的设备将染料注入血管系统,让医生可以看到解剖结构。

Acist总部位于明尼苏达州的Eden Prairie,在40多个国家设有临床医疗机构。 它通过研究和生产更容易和控制的新医疗技术,履行追求“完美形象”的使命。


提供最佳解决方案


Acist使用Stratasys的FDM(熔融沉积成型)技术,仅在快速原型制作之外最大限度地提高效率。 据Acist制造工程经理戴夫斯科特说:

“我们没有选择FDM的单一途径。 我们喜欢到处使用它。 我们将它用于夹具,功能测试,工业设计和最终用途零件。 我们希望在我们的上市机器中使用尽可能多的FDM部件。 与传统方法相比,FDM允许将更大的复杂性,形式和功能集成到一个部分中。“


纳入反馈


Acist与其机器的操作员保持联系,因为在医院使用机器之前不会考虑某些改进。 例如,操作员指出需要将多种类型的换能器连接到同一台机器,同时能够快速地从一个换能器切换到另一个换能器。 Acist迅速设计了CAD软件中的一部分来解决这个问题,并使用Dimension 3D打印机作为功能部件进行打印,以便在全球的机器上运输和使用。 Acist强调,使用传统方法进行模塑时,使用FDM易于创建和打印的部件非常具有挑战性。


EmpowerCTA注射系统更新


Acist最近更新了EmpowerCTA®注射系统,这是一种低压注射器。 36个零件进入新的EmpowerCTA显示屏,其中7个是市场销售系统中包含的FDM零件。该产品的FDM外壳与模塑外壳一样具有吸引力。 FDM技术使Acist能够以更加复杂的方式将零件和建筑结合起来,以全新的方式进行设计。采用注塑成型等传统制造方法,这种方法是不可能实现的。具体来说,如果Acist没有使用FDM的增材制造方法,那么现在完成显示的七个零件将是15个 - 是制造和库存零件的两倍多。 Acist在机加工零件,电路板和集成电路周围设计了FDM零件,以优化设计制造能力。在进入模具和机器零件之前,坚固,经过测试的设计非常重要。在承诺使用昂贵的生产模具之前,FDM允许Acist生产小批量生产并从操作员那里获得反馈。


减少库存


使用FDM,Acist的库存是服务器上的数字文件。 该公司无需管理货架空间或与供应商的关系。 如果FDM部件中断 ,那么五年后 , Acist只需在其Fortus 3D生产系统或Dimension 3D打印机上打印替换件,并在第二天发货。 斯科特称FDM为“终极精益技术”。

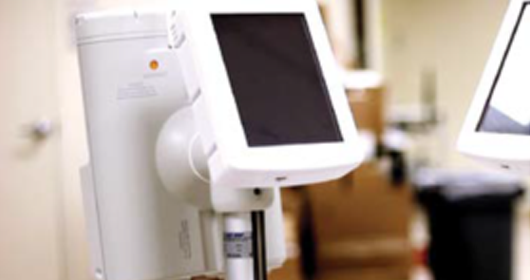

这台准备发给顾客的更新CTA设备包含了FDM打印部件

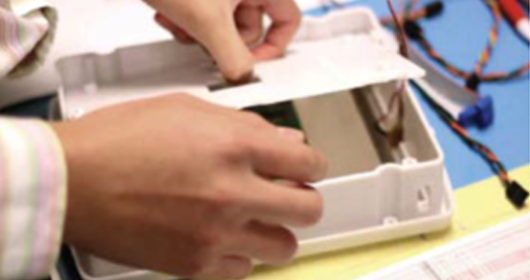

FDM打印的Acist设计组件比传统组件要少


Acist团队在办公桌就能用FDM打印部件进行CTA模拟

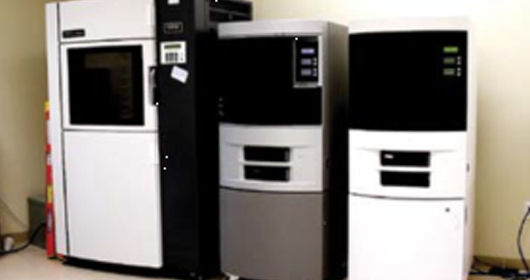

Acist实验室中的Fortus和两台 Dimension打印机
