一、纯PEEK树脂：高性能3D打印的基石

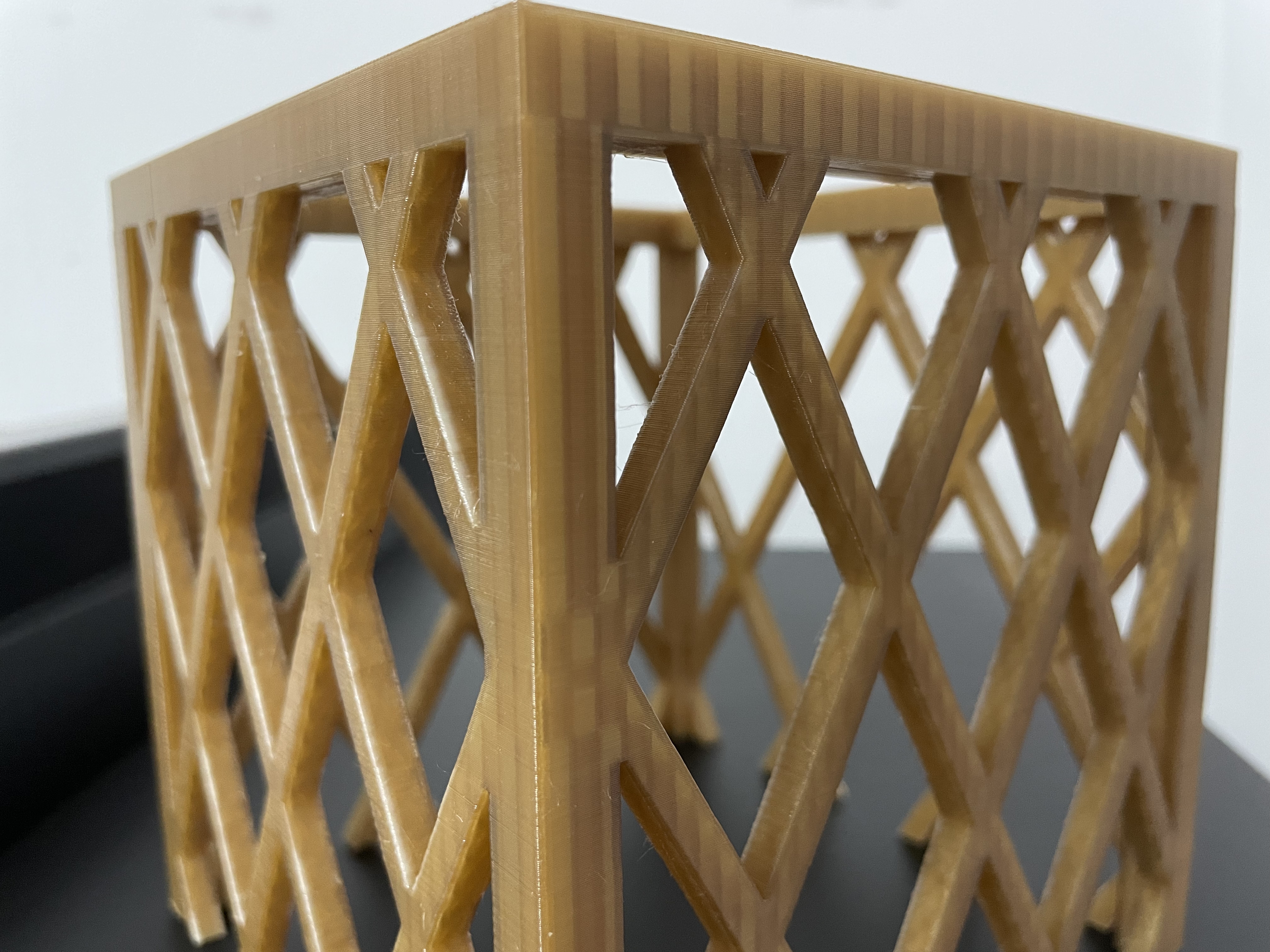

纯PEEK树脂是3D打印领域的基础材料形态，其性能参数直接影响打印工艺与成品质量。该材料在343℃左右达到熔融状态，打印时需使用具备高温喷嘴（通常高于400℃）和高温恒温腔室（通常高于80℃，若高于200℃更佳）的专用设备，例如3DPRO 的KB3 等工业级PEEK 3D打印机。

关键性能优势：耐高温特性：长期使用温度可达260℃，短期耐受300℃高温，远超ABS、尼龙等常规工程塑料力学性能突出：拉伸强度90-100MPa，弯曲模量3.6-4GPa，接近铝合金的机械性能化学惰性：耐受酸碱、有机溶剂及辐射环境，适用于化工设备部件生物相容性：通过ISO 10993认证，可用于医疗植入物原型开发

在航空航天领域，空客公司已采用纯PEEK打印飞机管路支架，较传统金属件减重35%；医疗行业则用于制作定制化手术导板，其灭菌耐受性显著优于PLA材料。

二、碳纤维增强PEEK：轻量化与刚度的双重突破

通过添加10-30%短切碳纤维（CF）形成的PEEK-CF复合材料，在保持基体耐热性的同时显著提升力学性能。碳纤维的引入使材料刚度提升至8-12GPa，热变形温度（HDT）突破315℃，成为承载结构件的理想选择。

技术特征：各向异性降低：纤维定向分布减少Z轴方向性能损失导电性提升：体积电阻率下降至1×10³ Ω·cm，适用于静电敏感环境

德国EOS开发的CarbonPEEK®材料已用于卫星天线支架制造，在-180℃至+150℃工况下实现零蠕变变形。值得注意的是，过高的碳纤维含量（>30%）可能导致喷嘴磨损加剧，需采用硬化钢或蓝宝石喷嘴。

三、玻璃纤维复合体系：性价比优化方案

PEEK-GF（玻璃纤维）复合材料在成本控制方面更具优势，其拉伸强度可达120MPa，热变形温度提升至285℃。与碳纤维体系相比，GF的密度更低（1.45g/cm³），更适合制造对电磁信号无干扰的雷达罩等部件。

创新应用案例：

西门子能源采用GF/PEEK打印燃气轮机密封环，在650℃高温燃气环境中使用寿命延长3倍

骨科器械企业使用该材料制造手术工具重复灭菌次数突破200次，成本较钛合金降低60%

四、功能化改性材料：特种应用场景解决方案陶瓷填充PEEK添加Al₂O₃、ZrO₂等陶瓷颗粒（含量15-40%）的复合材料，摩擦系数降低至0.15-0.25，磨损率下降80%，成功用于液压阀芯、轴承保持架等耐磨部件。山东大学团队研发的PEEK/SiC复合材料，在400℃下仍保持1.2GPa的弯曲强度。抗菌型PEEK通过纳米银、氧化锌改性赋予材料抗菌功能，对金黄色葡萄球菌抑菌率>99.9%，在口腔种植体、骨科螺钉等医疗领域应用广泛。德国赢创推出的VESTAKEEP® Care系列已通过欧盟MDR认证。导电/抗静电复合材料添加碳纳米管（CNT）或石墨烯的PEEK材料，表面电阻可调控在10⁶-10¹⁰Ω范围，应用于半导体晶圆搬运机械手、燃料电池双极板等精密部件。

五、材料选择的技术经济性分析

在选择PEEK打印材料时需综合考虑多维度因素：参数纯PEEKPEEK-CFPEEK-GF陶瓷PEEK成本指数1.01.81.32.5最高使用温度260℃280℃ 250℃300℃拉伸强度(MPa)95145120110适合工艺FDM/SLSFDMFDMSLS

对于小批量复杂构件，建议采用纯PEEK进行功能验证；量产阶段则优先选用复合材料以提升性能价格比。值得关注的是，目前纳米级填料改性和原位聚合复合材料正在兴起，如中科院化学所开发的PEEK/PEDOT导电复合材料，将体积电阻率降至10² Ω·cm量级。

六、未来发展趋势多材料复合打印技术：开发具有梯度性能的PEEK基复合材料，实现部件不同区域的差异化性能绿色制造工艺：生物基PEEK单体的合成及回收利用技术突破智能化材料体系：集成形状记忆、自修复等智能响应特性

随着材料基因组计划的推进，通过机器学习优化填料配比的新范式正在形成。预计到2028年，全球PEEK3D打印材料市场规模将突破28亿美元，年复合增长率达19.7%，其中复合材料将占据60%以上的市场份额。

结语

从纯树脂到多功能复合材料，PEEK打印材料体系的创新始终围绕"性能提升-成本控制-功能扩展"的三维坐标展开。随着材料科学、增材制造技术的协同进步，PEEK正在突破传统应用的边界，为高端制造业提供更具竞争力的解决方案。

更多PEEK 3D打印信息，请关注视频号【老许说3D]
