【实战案例】3D打印改装汽车音响
案例背景
随着时代的变迁,人们不再拘泥于做普通大众,都偏向于选择一些特立独行或标新立异的东西,个性化需求愈发增加,比如对车的定制化需求。前不久,三的部落就接到这样一个对于汽车音响改装的case,客户要求我们在不改变原车内饰的情况下,把原车音响替换成进口品牌音响,从而满足对音响品质的需求。
解决方案

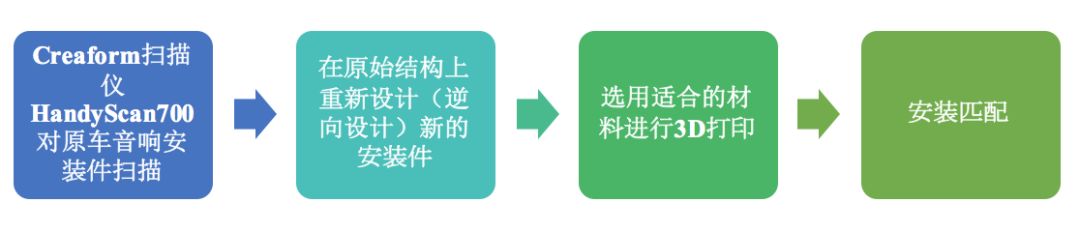

三的部落工程师通过一系列技术沟通给出了以下解决方案:
过程详解
第一部分 高音喇叭转接环套设计

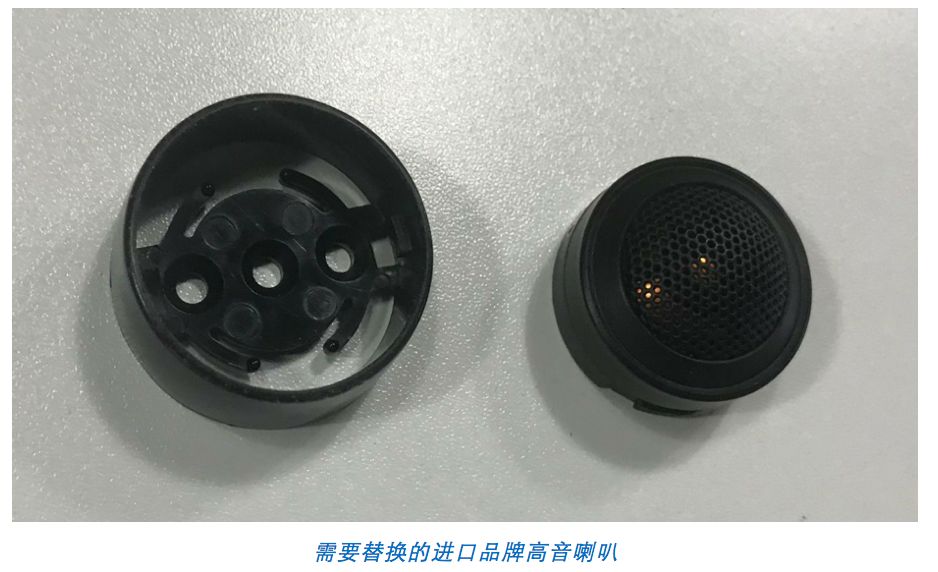

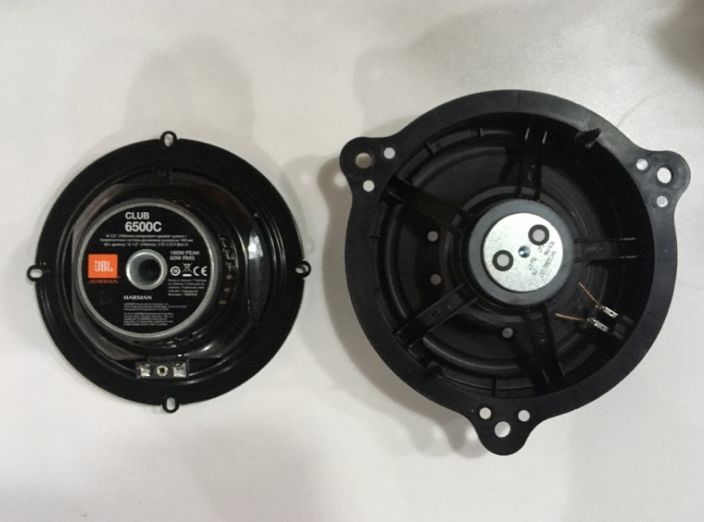

但是由于该喇叭的外径与现有车型抓钩尺寸不匹配,下图白色转接环就是我们需要的。

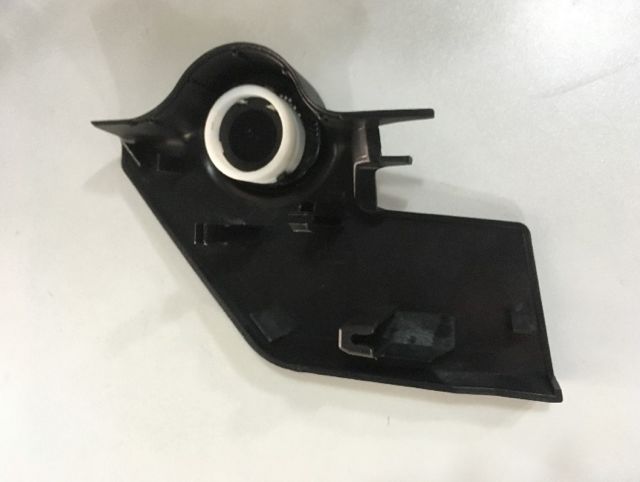

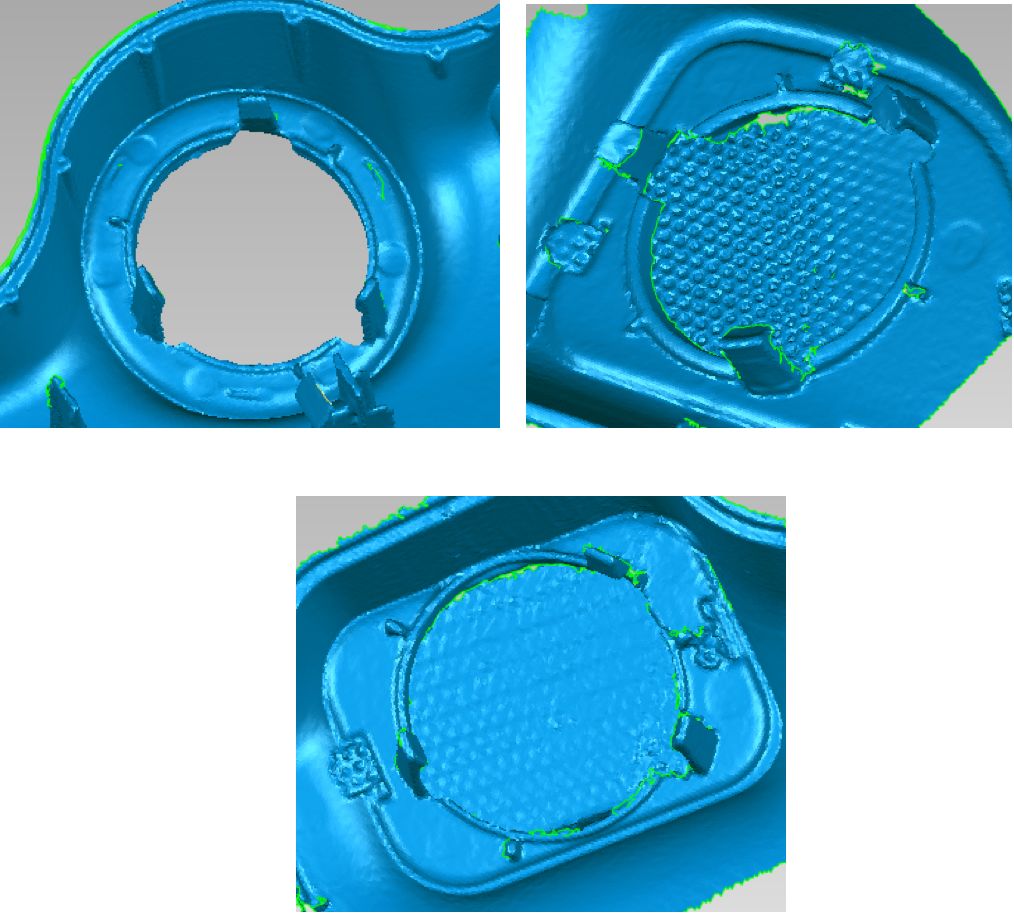

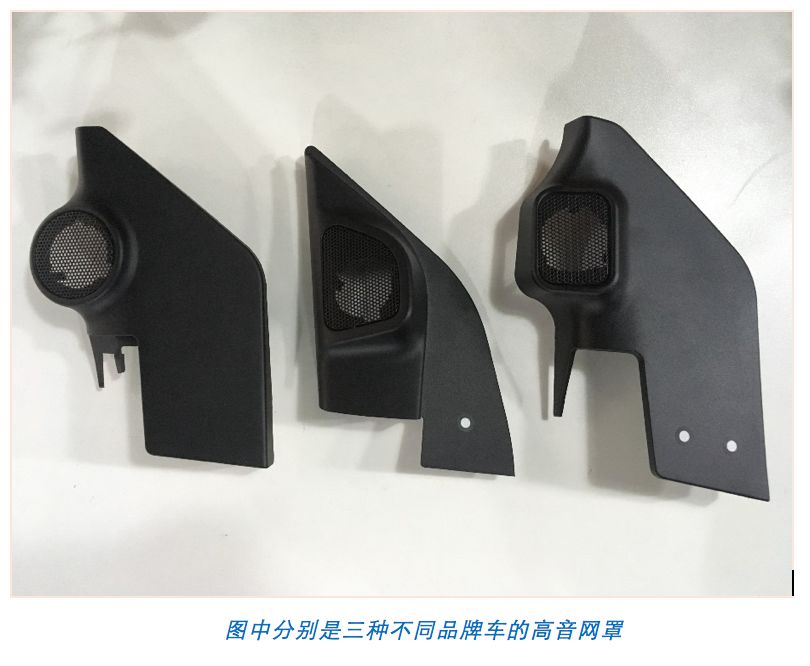

首先,分别扫描采集三款高音网罩数据 (扫描仪HandyScan700),使用扫描仪获取模型数据,方便快速、数据还原性高,同时免去了人工测量抓钩内径不好操作的不便。

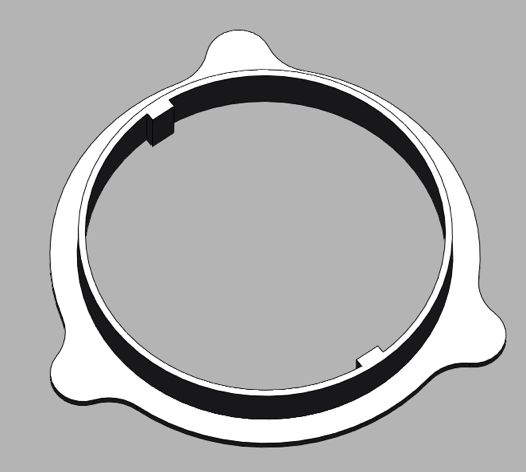

因为车型不同,固定高音喇叭的抓钩内径和高度都不一样,那么只需做一个能同时适配几种车型的转接环就可以解决这个问题。
最后,通过对数据的测量,发现各个抓钩尺寸偏差很小,并且抓钩部分也有一定的弹性从而设计出了一个折中的值,去满足三款不同的车型网罩。

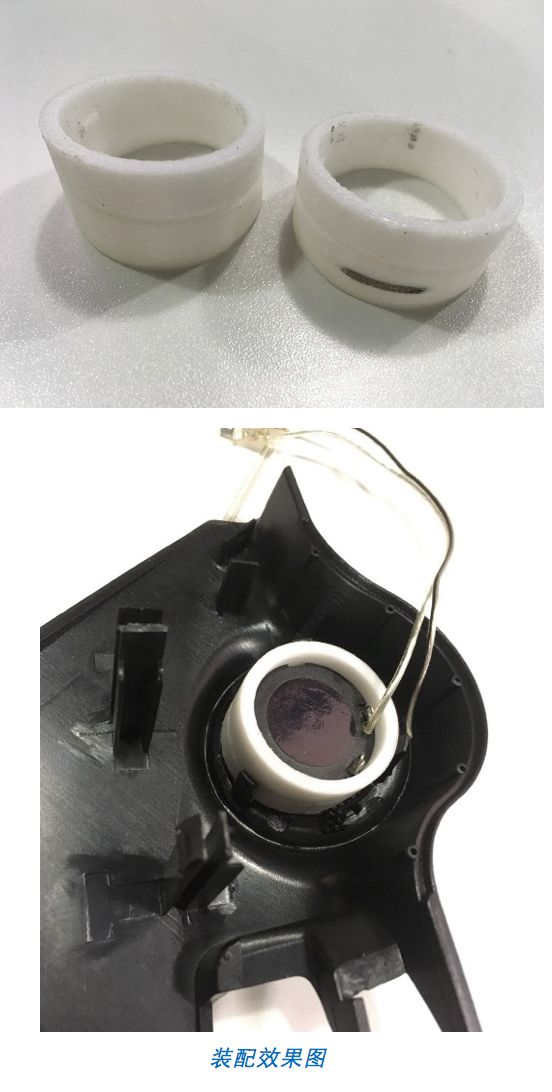

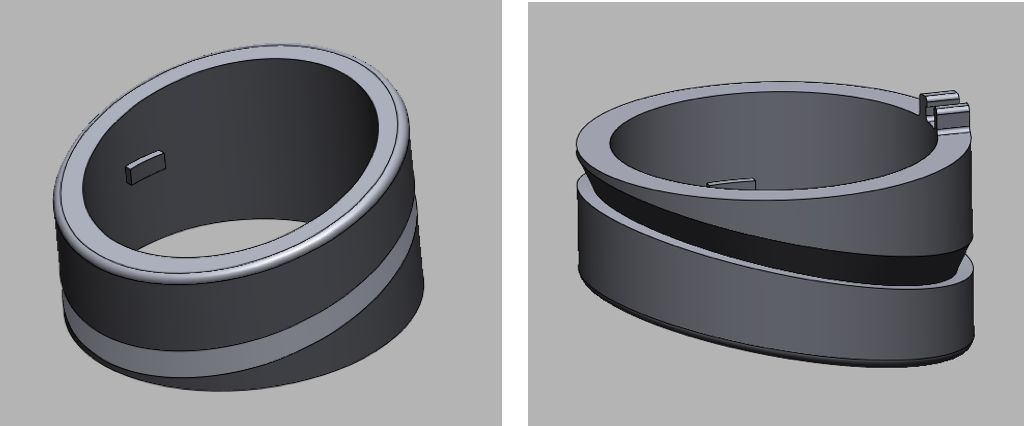

最终设计的模型,得益于3D打印的快速制造,我们很快就能制作得到测试模型。通过装配测试,改进转接环外径,最后确定了最匹配的那一款。(同时满足三款车型)
门音响改装
客户提出的两个要求:
1.替换的进口音响厚度厚于原配音响,但为了能很好的装进车门要保证音响和连接盖的装配总高度不变

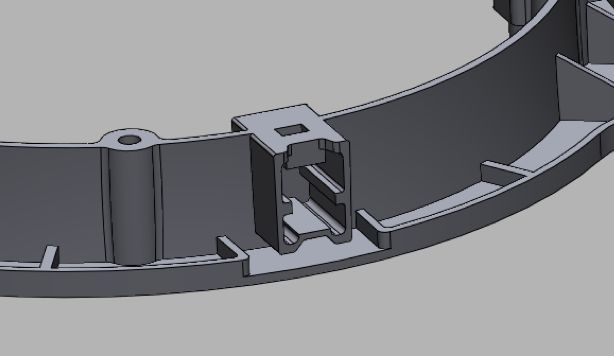

2.原装的电线接口使用了一体式结构(如下图),客户想改成分体式的插口结构。
设计步骤:

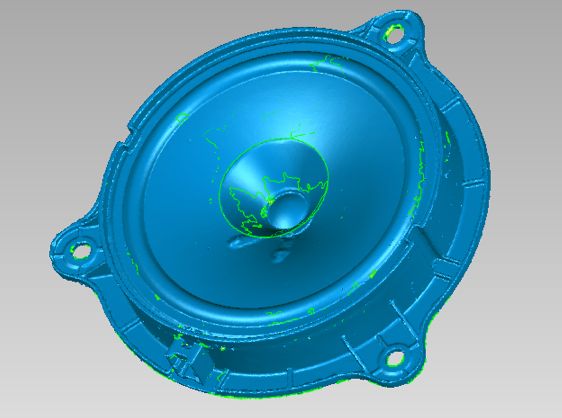

使用HandyScan700采集原配连接盖数据

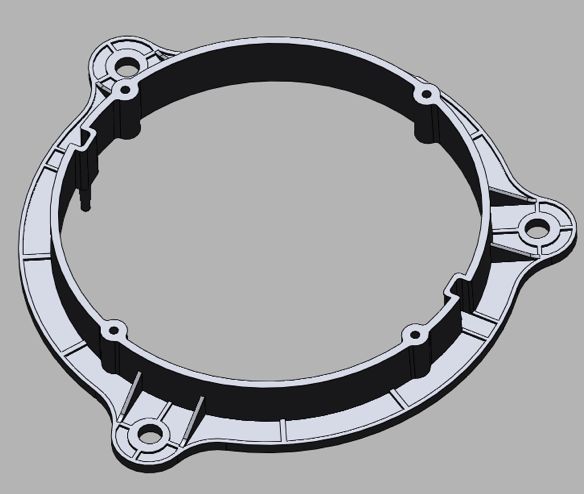

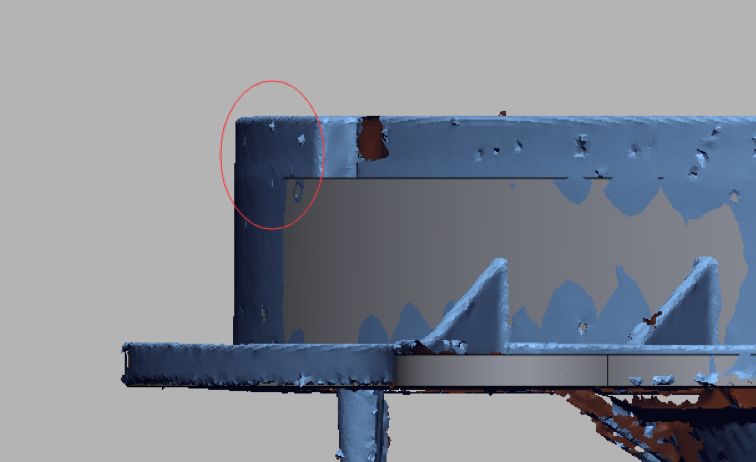

在扫描数据基础上做逆向设计,改进点:连接盖总高度降低
孔特征和筋板特征

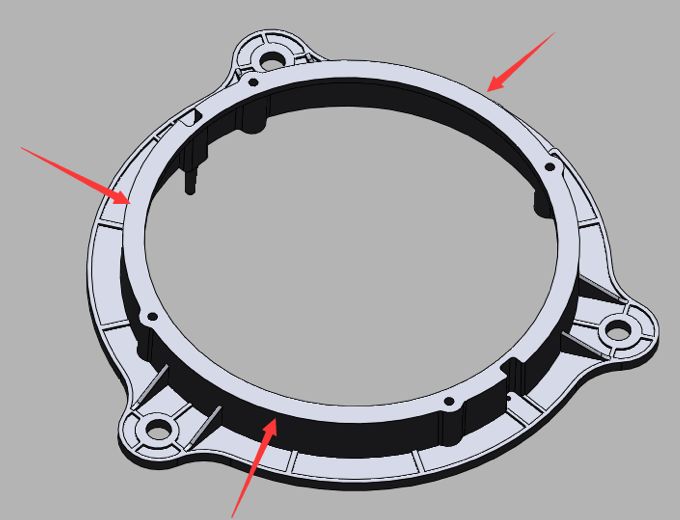

设计针对进口音响在连接处加宽加厚

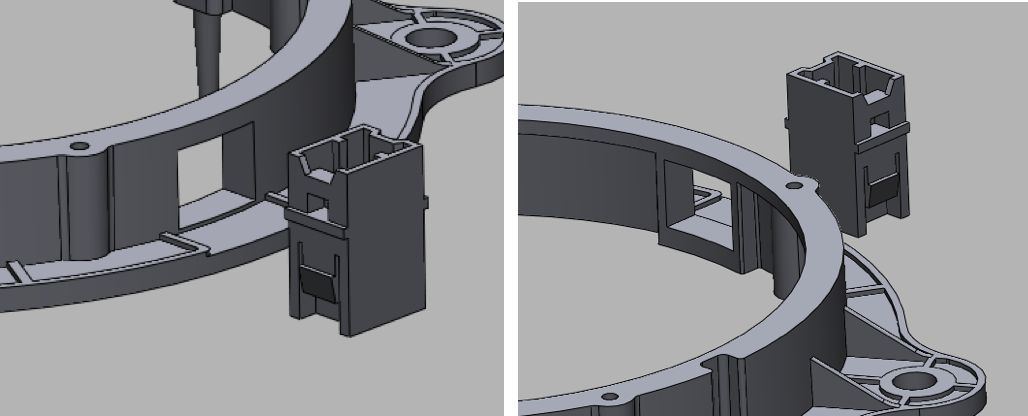

重新设计插口结构

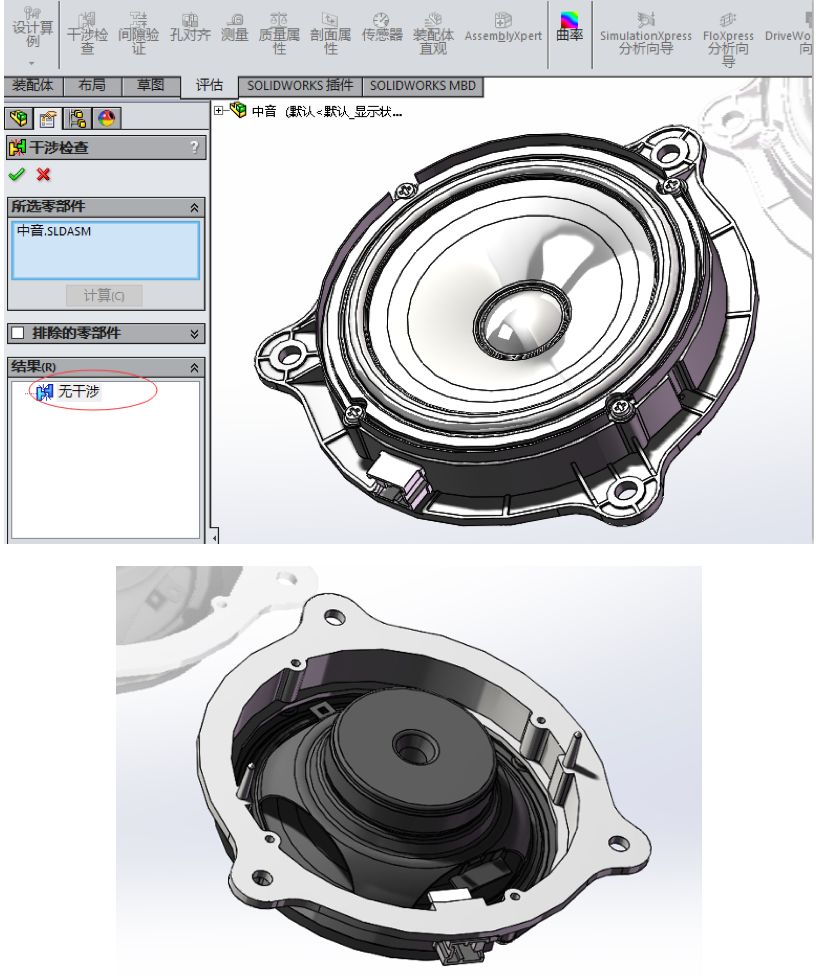

软件装配模拟检查干涉

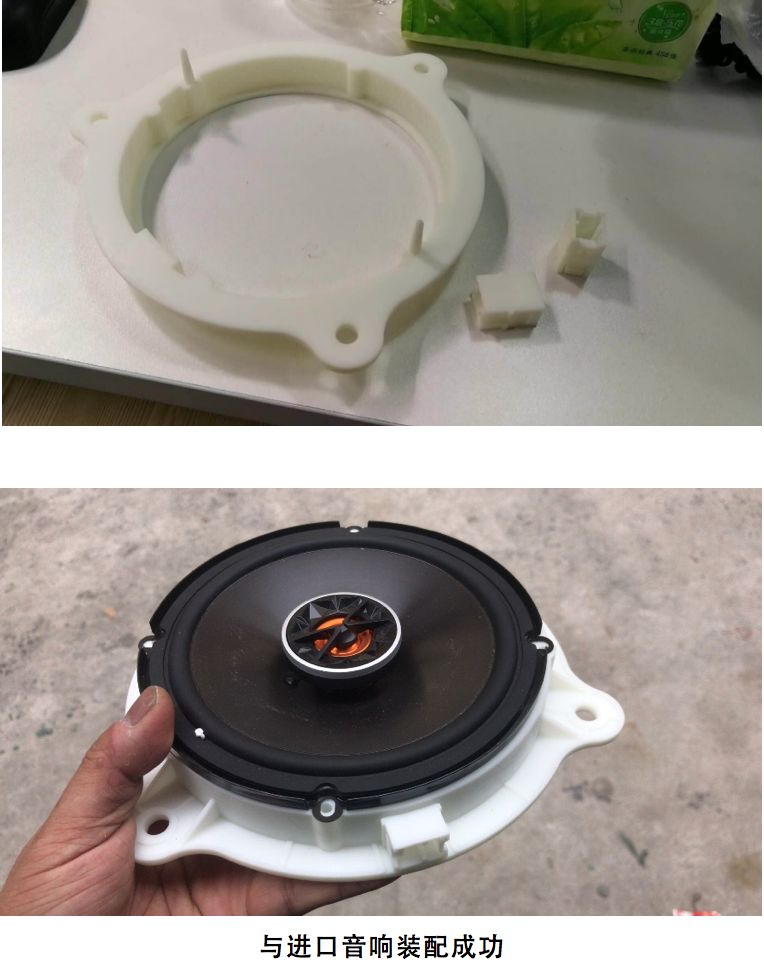

3D打印连接盖
这一成功的案例正是从三维扫描到逆向设计再到3D打印的完整应用。客户对设计过程和打印结果都很满意。目前个性化定制的需求也在日益增多,相信三维扫描、3D打印会发挥其重要的作用,为个性化需求提供定制化服务。
三的部落3D打印创新服务中心有一支成熟的团队可为客户提供从三维扫描、逆向工程、自由建模、三维打印、三维检测到快速模具的全方位的3D技术应用服务解决方案,实现快速满足客户需求、与客户共同创造新价值的目标,产品涵盖行业包括数字医疗、航空航天、建筑、消费电子、工业设计、包装等领域。
3D打印服务提供可直接登录5i3d 3D打印云平台进行在线打印,让您足不出户就能够拥有3D打印产品送货上门服务,平台网址:www.5i3d.com或致电400-690-7753。(三的部落MR.DENG)
